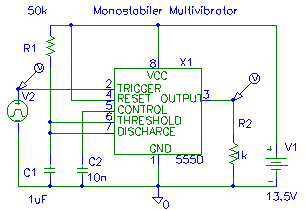

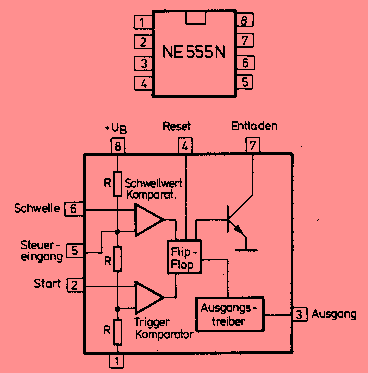

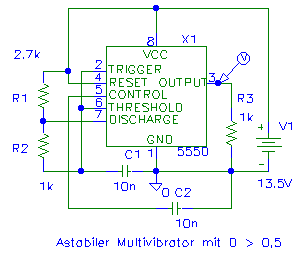

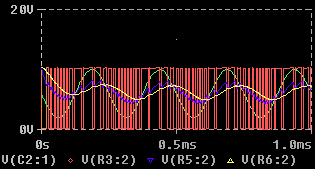

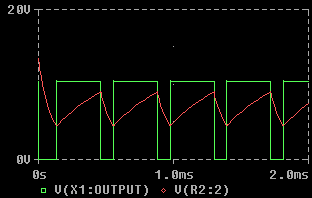

Schaltungen mit dem Timerbaustein NE555 mit PSpice simuliert Hier können die wichtigsten Grundschaltungen mit dem Timerbaustein NE555 als PSpice-Simulationen heruntergeladen werden. Sie liegen als SCH-Dateien vor, die mit dem Simulationsprogramm auf der E1 - Das interaktive Elektronikprogramm erstellt wurden. Berechnungsprogramm zum Timer NE555: Download der ca. 360 kByte großen 555.zip hier. Dieses Sharewareprogramm läuft ab Windows3.1. Der Inhalt der Zip-Datei ist in ein gemeinsames Verzeichnis zu kopieren. Die Hilfe-Datei des Programms enthält weitere Informationen zum Timer und die Pin-Belegung. Datenblatt des NE555: Hier Download als PDF-Datei auf der Seite von Wikipedia. Blockschaltbild des NE555: Die Ausgänge zweier Komparatoren steuern ein RS-Flip-Flop. An seinem Ausgang befindet sich ein Transistor, mit dem der Kondensator des Zeitglieds entladen wird. Der Ausgang des Timers kann bis zu 200 mA liefern. Bild rechts: Das Blockschaltbild und die Pinbelegung (Draufsicht) des NE555. Einige Daten: Versorgungsspannung 3 bis 15 Volt, max. Ausgangsfrequenz 1 MHz, Stromaufnahme 10 bis 15 mA, Schwellenspannung 0,66 * Versorgungsspannung, Triggerspannung 5 Volt bei Ubat = 15 Volt, max. Entladestrom des Transistors 30 bis 35 mA, Ausgangswiderstand im Kurzschlussfall = 15 Ohm. Andere Bezeichnung TDB 0555/B. Blockschaltbild und Pinbelegung Auswahl simulierter Schaltungen mit dem NE555: Astabiler Multivibrator: Download der Datei 555ast.sch für diese Simulation hier. Astabiler Multivibrator Ausgangssignal des Astabilen Multivibrators Anmerkungen: tein des Rechtecksignals ist bei dieser Schaltung immer größer als taus. Das Rechtecksignal kann mit dem obigen Berechnungsprogramm ermittelt werden. Monostabiler Multivibrator: Download der Datei 555mon.sch für diese Simulation hier. Monostabiler Mulivibrator Ausgangssignal des Monostabilen Multivibrators Anmerkungen: Rot ist das Eingangssignal, grün das Ausgangssignal. Berechnung mit obigen Programm. Astabiler Multivibrator mit D kleiner 0,5: Download der Datei 555dio.sch für diese Simulation hier. Astabiler Multivibrator Ausgangssignal des Astabilen Multivibrators Anmerkungen: tein des Rechtecksignals ist bei dieser Schaltung kleiner als taus. Dafür sorgen die beiden Dioden. Die Frequenz ist etwas abhängig von der Versorgungsspannung. Linearer Sägezahngenerator: Download der Datei 555sg.sch für diese Simulation hier. Schaltung des Sägezahngenerators Ausgangssignal Anmerkungen: Am Pin 7 wird das Ausgangssignal abgegriffen. Der Transistor (ein beliebiger Si-pnp-Kleinleistungstransistor) liefert eien konstanten Strom, welcher in den Kondensator C2 fließt. Linearer Sägezahngenerator mit Triggereingang: Download der Datei 555sgt.sch für diese Simulation hier. Schaltung des Sägezahngenerators Ausgangssignal Anmerkungen:Im Gegensatz zur vorangegangenen Schaltung wird ein Sägezahn-Impuls durch die abfallende Flanke eines Rechtecksignals am Pin 2 des NE555 ausgelöst. Pulsbreitenmodulation: Download der Datei 555vco.sch für diese Simulation hier. Pulsbreitenmodulation Eingangs.- u. Ausgangssignal Anmerkungen: Rot ist das Signal am Pin 3, grün am Pin 5 das Eingangssignal. Gelb das Ausgangssignal nach dem doppelten Tiefpass. Mit dem Simulationsprogramm können die Signale in voller Bildschirmgröße betrachtet werden. Pulsbreitenmodulation mit Transistor: Download der Datei 555vc1.sch für diese Simulation hier. Pulsbreitenmodulation Eingangs.- u. Ausgangssignal Anmerkungen: Im Gegensatz zur vorangegangen Schaltung wird jetzt die positive Vorspannung durch eine Emitterschaltung erzeugt, die das Eingangssignal gleichzeitig verstärkt. Astabiler Multivibrator mit taus = tein: Download der Datei 555sym.sch für diese Simulation hier. Astabiler Multivibrator Ausgangssignal des Astabilen Multivibrators Anmerkungen: R2 muss kleiner als 0,5 * R1 sein. Wenn R2 ca. 20 kOhm hat, ist tein = taus.
